How to Install Westin Molded/Sure Grip Running Board Mounting Kit - Black on your F-150

STEP 1. Remove contents from box and check for damage. Verify all parts are present. Read instructions completely before beginning. It is strongly  recommended, for these vehicle applications, that the Sure-Grip Gap Strip Kit (part #27-9907) be purchased and used with the Sure-Grip running  boards.

STEP 2. Locate mounting locations as shown. SEE FIGURE 1.

STEP 3. Install u-nuts as shown. SEE FIGURE 2.

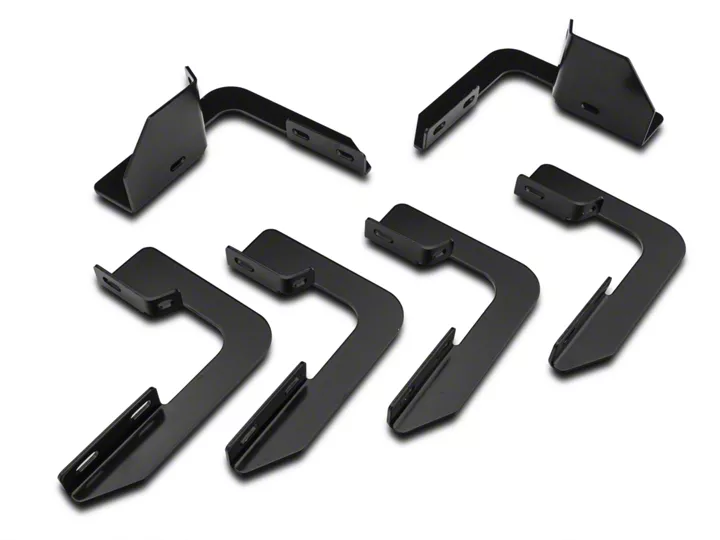

STEP 4. Attach mounting brackets as shown. Hand tighten. SEE FIGURES 3-6.

STEP 5. Insert square head bolts as shown (3 in each slot, 6 per board). SEE FIGURES 8 AND 9.

NOTE: For lighted boards, run wiring harness prior to attaching board to brackets (refer to Step 8). SEE FIGURES 8,9, AND 10. Run longer  wire harness on passenger side.

STEP 6. For Sure-Grip Running Boards, if purchased, slide closure strip as shown. Set lights (if purchased) in appropriate location. Attach to Sure-Grip  Running Board as shown. SEE FIGURE 7. Drill hole through plastic strip and run wires as shown. SEE FIGURE 10.

STEP 7. Attach board to brackets as shown. Make sure board and brackets are properly aligned and tighten fasteners. Recommended torque values are 10  FT.I RS. for 5/16" square head fasteners, 15 FT. I RS for 5/16" fasteners and 26 FTLBS. for 3/8" fasteners. SEE FIGURE 11.

NOTE: For lighted version of Molded Step Board, remove plastic cover from each end of under side of board. Proceed to Steps  8-9.

WARNING: INSTALLING LIGHT HARNESS REQUIRES SPLICING INTO VEHICLES ELECTRICAL SYSTEM. WESTIN RECOMMENDS USING A PROFESSIONAL FOR THIS INSTALLATION. NOTE: AVOID AREAS OF EXCESSIVE HEAT, VIBRATION, PINCH OR ROTATION WHEN SECURING HARNESS TO VEHICLE. CAUTION: ALWAYS USE A FUSED( ) POSITIVE SUPPLY SOURCE. UNDERCOAT SEAL FOR HARSH WEATHER.

HINT: Molded Step Boards: For longevity, check rubber seals before installation. Rubber grommets around red and blue wires going into rear sockets, should be inserted and recessed about 1/4". NOTE: Remove bulbs and apply white grease into sockets and replace bulbs. Apply RTV Silicone where lights go into socket. Install lights and run wire loom as shown. SEE FIGURE 9. For Sure-Grip Running Boards, run wire loom down center as shown. SEE FIGURE 8.

STEP 8. Determine whether your vehicle has a positive or negative switching courtesy system or an auxiliary light source (most Fords). Obtain an accurate wiring diagram for your vehicle's courtesy light system.

For positive and negative switching:

Locate a pass-through point (usually under carpet at driver side door sill) for the wire harness. Locate main courtesy wire (usually wire lead to dome light). NOTE: If you do not use the main courtesy wire, lights will only function when one door is open. Route wire harness so that the 2 female connections (from step board) are nearest to pass thru point.*Connect opposite step board lead to either connection. Connect the splicing lead to remaining female socket and route one wire thru pass thru point. SEE FIGURE 12.

VERY IMPORTANT - Double check that your system has positive or negative switching.

For positive switching only: Connect positive wire to main courtesy system, (usually wire lead to dome light). TEST CONTINUITY BEFORE CONNECTING BY OPENING AND CLOSING ALL DOORS. Ground remaining wire.

For negative switching only: Connect negative wire to main courtesy system, (usually wire lead to dome light but sometimes from dome light to courtesy ECU). TEST GROUND CONTINUITY BEFORE CONNECTING BY OPENING AND CLOSING ALL DOORS. Connect remaining wire to battery using a 5A fuse.

**Be sure that you have not routed any wires near moving parts (i.e.. driveshaft) or near any heat generating source (i.e.. transmission, engine, exhaust).

Auxiliary Light source:

Locate auxiliary light source connection under vehide (usually attached to back side of front or rear fender well (refer to vehides owners manual). SEE FIGURE 12. TEST SOURCE BEFORE CONNECTING. Connect splicing leads to aux light source. test step board lights for proper function by opening and dosing doors.

STEP 9. Under-coat board, brackets and electrical wires, connections and lenses for harsh weather conditions. Reinstall plastic cover on underside of Step boards. INSTALLATION IS COMPLETE.

FINISH PROTECTION

Westin products have a high quality finish that must be cared for like any other exposed finish on the vehicle. Protect the finish with a non-abrasive automotive wax, (e.g. Pure Carnauba) on a regular basis. The use of any soap, polish or wax that contains an abrasive is detrimental, as the compounds scratch the finish and open it to corrosion.

PASO 1. Retire el contenido de la caja y verifique que ninguna pieza se haya danado. Compruebe que no falte ninguna pieza. Lea las instrucciones completamente antes de comenzar. Se recomienda, para las aplicaciones de estos vehfculos, que se adquiera y use el Kit Sure-Grip Gap Strip (pieza IN' 27-9907) con los estribos Sure-Grip.

PASO 2. Localice las localizaciones del montaje como se muestra. VEA LAS FIGURA 1.

PASO 3. Instale las abrazaderas como se muestra VEA LA FIGURA 2.

PASO 4. Instale los soportes de montaje como se muestra. Apriete con la mano. VEA LAS FIGURAS 3-6.

PASO 5. Inserte pernos de cabeza cuadrada en los estribos como se muestra (3 en cada ranura, 6 por estribo). VEA LAS FIGURAS 8 Y 9.  NOTA: Para los estribos con faros, pase el arnes del cableado antes de instalar los estribos sobre los soportes (consulte el paso 8). VEA LAS FIGURAS 8,9,Y 10. Pase el arnes de cables mas largo por el lado del acompatiante.

PASO 6. Para los estribos Sure-Grip, si estan incluidos, deslice Ia banda de cierre como se muestra. Ajuste los faros (si estart induidos) en la ubicaciOn correcta. Instale los estribos Sure-Grip como se muestra. VEA LA FIGURA 7. Realice una perforaci6n en la banda de plastic° y pase los cables como se muestra. VEA LA FIGURA 10.

PASO 7. lnstale el estribo sobre los soportes como se muestra. Asegurese de que el estribo y los soportes esten alineados correctamente y que los sujetadores esten apretados. Los valores recomendados del momento un torque son 10 libras-pies a sujetadores cuadrados del 5/16", 15 libras-pies a los sujetadores de 5/16" y 26 libras-pies a los sujetadores de 3/8". VEA LAS FIGURA 11.

NOTA: Para la version de estribos moldeados con faros, retire la tapa de plastic° de cada extremo en Ia parte inferior del estribo. Continue con los pasos 8 y 9.

ADVERTENCIA: LA INSTALACION DEL ARNES DE LOS FAROS REQUIERE CONEXION AL SISTEMA ELECTRICO DEL VEHICULO. WESTIN RECOMIENDA DEJAR LA INSTALACION EN MANOS DE UN PROFESIONAL. NOTA: EVITE AREAS CON EXCESO DE CALOR, VIBRACION, PRESTON 0 ROTACION AL AJUSTAR EL ARNES AL VEHICULO. PRECAUCION: SIEMPRE USE UNA FUENTE DE ALIMENTACION ELECTRICA POSITIVA ( ) COMBINADA. APLIQUE UN SELLADO DE IMPRIMACION  PARA CONDICIONES CLIMATICAS ADVERSAS.

SUGERENCIA: Estribos moldeados: para una mayor duration, verifique los sellos de hule antes de la instalacion. Los tapones de hule que rodean los cables rojos y azules que se introducen en los tomas traseros deben introducirse y embutirse a aproximadamente 1/4". NOTA: retire los focos y aplique grasa blanca en los tomas, y reemplace los focos. Aplique silicona RTV al introducir los focos en los tomas. Instale los faros y pase el tubo de cables como se muestra. VEA LA FIGURA 9. Para los estribos Sure-Grip, pase el tubo de cables por debajo del centro como se muestra. VEA LA FIGURA 8.

PASO 8. Determine si su vehfculo tiene un sistema de luz de cortesia de interruptor positivo o negativo, o una fuente de luz auxiliar (la mayorfa de los modelos de Ford). Obtenga un piano preciso del cableado del sistema de luces de cortesia de su vehiculo.

Para interruptores positivos y negativos:

Identifique un punto de paso (generalmente debajo del tapete del umbral de la puerta del lado del conductor) para el arnes de cables. Identifique el cable principal del sistema de las luces de cortesia (generalmente se provee un conductor a la luz del techo). NOTA: si no usa el cable principal de las luces de cortesia, las luces solo funcionaran cuando la puerta este abierta. Pase el arnes de cables de modo que las dos conexiones hembras (del estribo) queden mas proximas al punto de paso. *Conecte el conductor del estribo opuesto a cualquier conexi6n. Conecte el cable de conexiOn al toma hembra que queda libre y atraviese un cable por el punto de paso. VEA LA FIGURA 12.

MUY IMPORTANTE: vuelva a comprobar si su sistema tiene un interruptor positivo o negativo.

Para interruptor positivo unicamente: conecte el cable positivo al sistema principal de las luces de cortesia (generalmente se provee un conductor a la luz del techo). ABRA Y CIERRE TODAS LAS PUERTAS PARA COMPROBAR LA CONTINUIDAD ANTES DE REALIZAR LA CONEXION. Aterrice el cable restante.

Para interruptor negativo dnicamente: conecte el cable negativo al sistema principal de luces de cortesia (generalmente, el cable este
